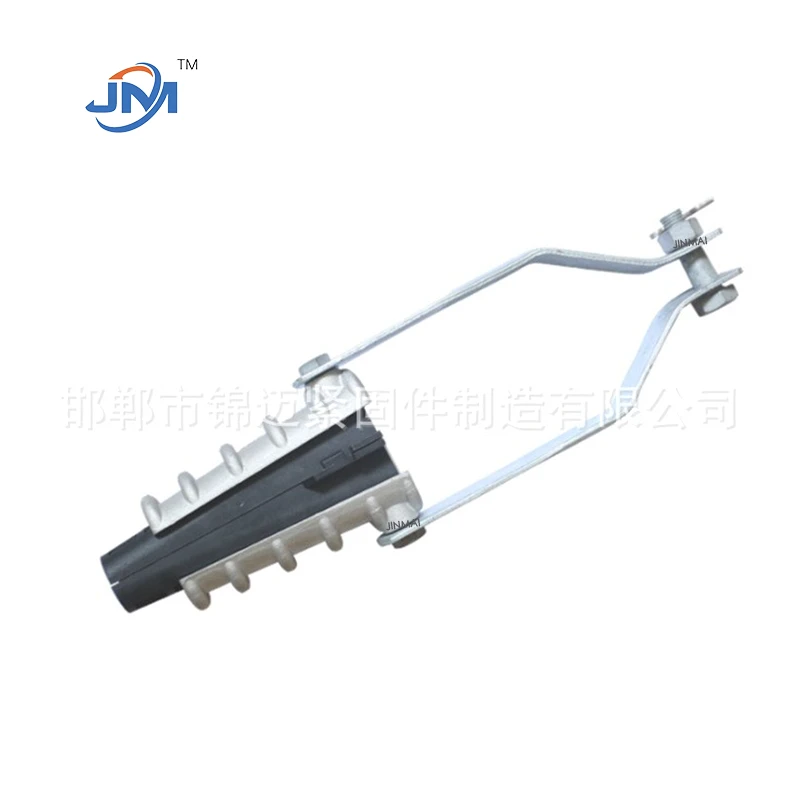

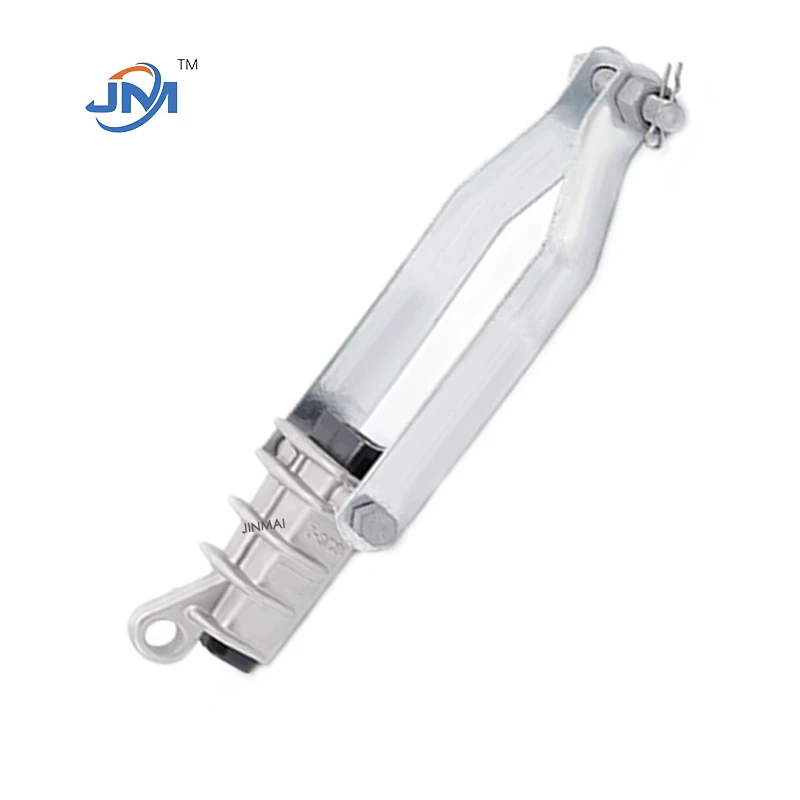

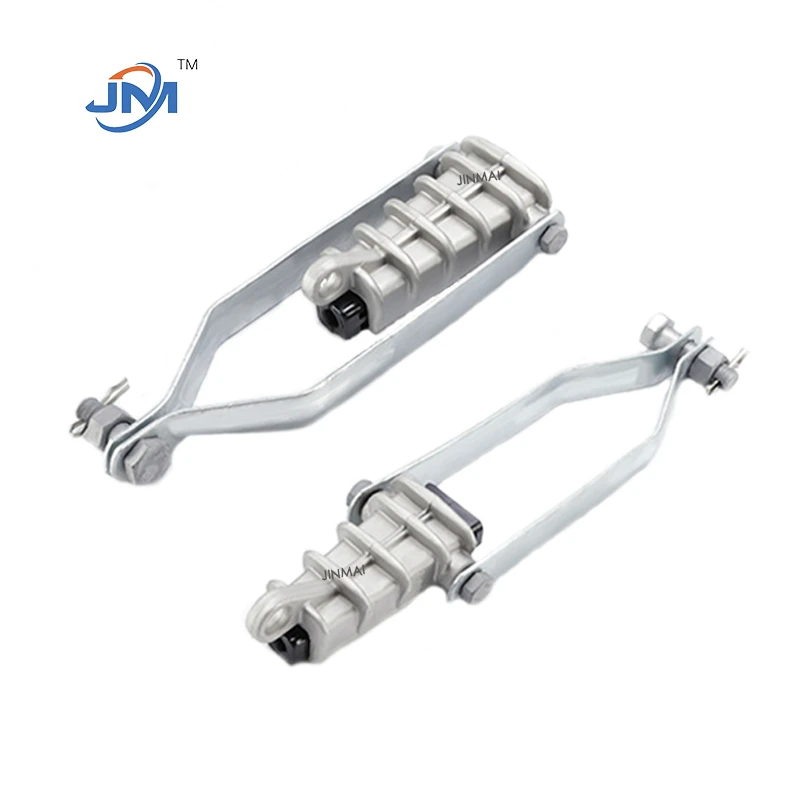

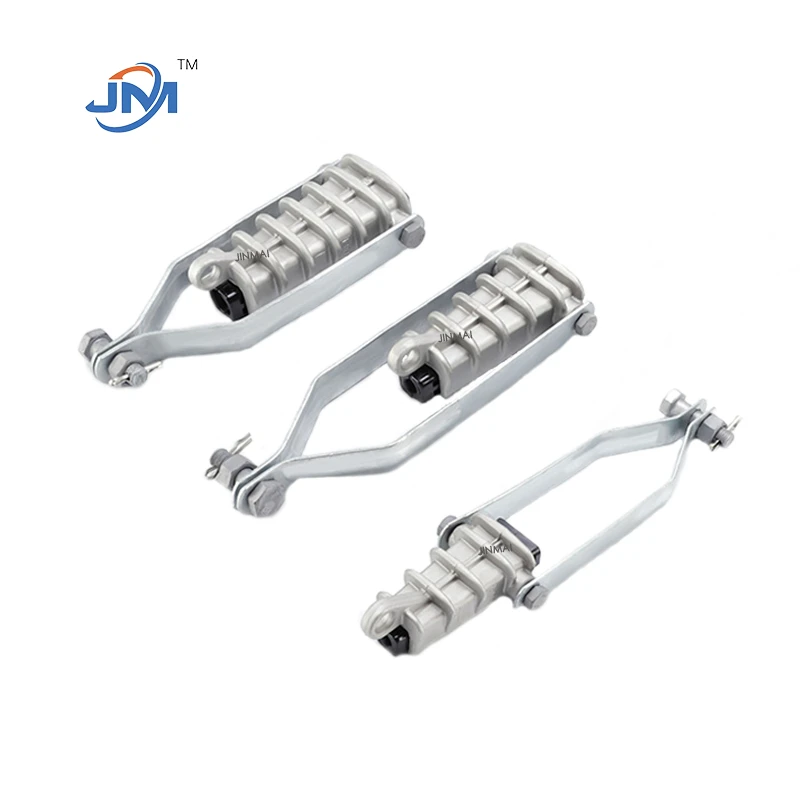

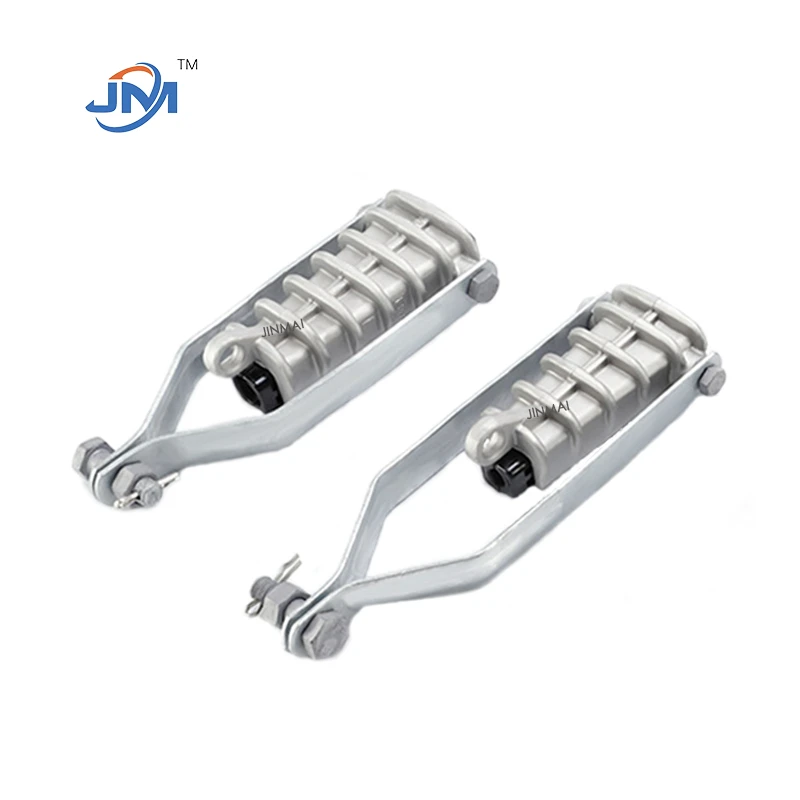

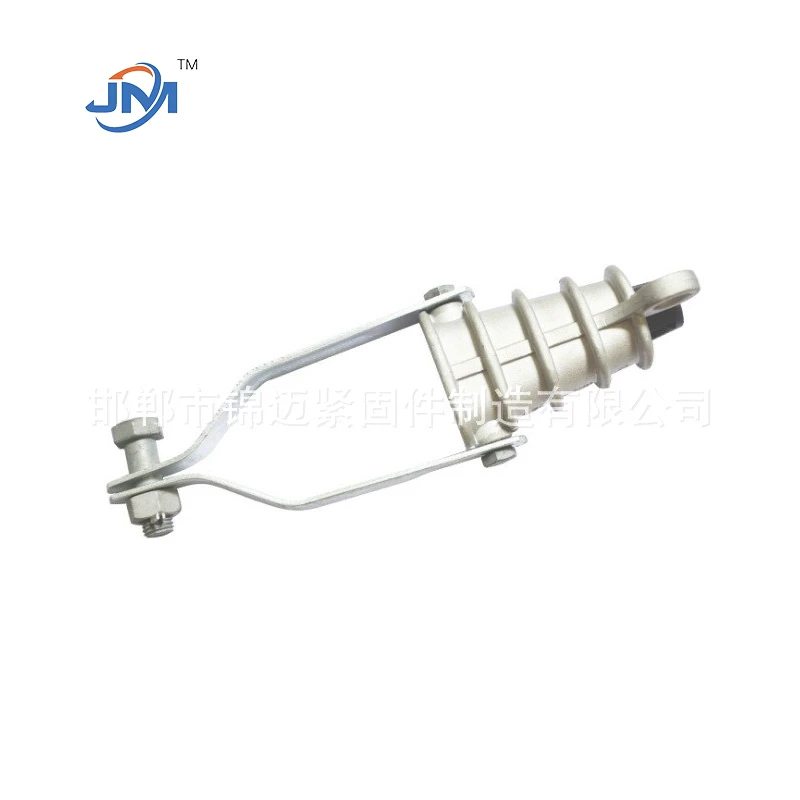

NXJG takoz-shaklidagi izolyatsiyalangan qisqich

NXJG xanjar-shaklidagi izolyatsiyalangan qisqichlar yuqori izolyatsiyalangan o'tkazgichlar uchun maxsus takoz shaklidagi qisqichlardir. Elektr uzatish moslamalariga tegishli bo'lib, ular birinchi navbatda havo taqsimlash liniyalarining terminallarida, burchaklarida va tarmoq minoralarida o'tkazgichning to'liq kuchlanishini ko'tarib, minoradagi o'tkazgichning kuchlanish ankrajiga erishish uchun izolyatsiyalangan havo kabellarini mahkamlash va mahkamlash uchun ishlatiladi. Ular shahar va qishloq elektr energiyasini taqsimlash tarmoqlarida va qishloq elektr tarmoqlarini yangilashda eng ko'p ishlatiladigan simli ankraj apparatlari.

Takoz shaklidagi-izolyatsiya korpusi: Bir nechta mustahkamlovchi qovurg'alar va ichki xanjar shaklidagi qulflash tuzilmasi bilan-yuqori mustahkamlikdagi izolyatsiyalovchi kompozit material (mustahkamlangan plastmassa). Supero'tkazuvchilar kiritilgandan so'ng, u gidravlik siqishsiz, kuchlanish tufayli avtomatik ravishda takozlanadi va tortiladi; u kabelni mahkamlash uchun mexanik o'z-o'zidan qulflash-ga tayanadi. Oxirgi halqa yigit plitasini, izolyatorni va minorani o'rnatish nuqtasini ulash uchun ishlatiladi.

Galvanizli plastinka kronshteyn: ikki uchida murvat va bo‘shashga qarshi tirgaklar bilan jihozlangan,-issiq galvanizli po‘latdan egilgan ikkita qavs, xanjar shaklidagi korpusni mahkamlang va mahkamlang-. Qavsning boshqa uchidagi murvatlar minora apparati va uzatma novdalariga ulanish uchun ishlatiladi. Umumiy dizayn yuqori kuchlanish kuchiga ega va zang va korroziyaga chidamli.

Qulflash uchi aksessuarlari: Qora chekka vilka + mahkamlash murvati, simni kiritish chuqurligini cheklashga va kabelning sirpanishini oldini olishga yordam beradi.

Shlangi siqish asboblarisiz oson o'rnatish; simni yotqizish, tishlash va murvatlarni mahkamlash - bu o'rnatishni yakunlash uchun zarur bo'lgan barcha narsalar, dala qurilishi qiyinligini sezilarli darajada kamaytiradi; Asosiy korpusda oʻrnatilgan-izolyatsiya mavjud boʻlib, qoʻshimcha izolyatsion gilzalarga boʻlgan ehtiyojni yoʻqotib, liniyaning oqishi va fazaga{2}}qisqa tutashuvlar-kamaytirish; Butun kronshteyn issiq-issiq galvanizli va izolyatsiyalangan korpus quyosh nuri, yomg'ir va past{4}}haroratning qarishiga chidamli bo'lib, uzoq-tashqi havoda xizmat ko'rsatishga mos keladi; Bo'shashishga qarshi-cho'qqilar bilan jihozlangan, takoz shaklidagi{8}}o'z-o'zidan qulflanadigan tuzilma o'zaro shamol tebranishiga va simning tortilishiga qarshilik ko'rsatadi, bu esa bo'shashishga kamroq moyil bo'ladi; An'anaviy alyuminiy qotishma qisqichlariga qaraganda engilroq, minoralardagi yukni kamaytiradi.

III. Ehtiyot choralari:

Model o'tkazgichning kesma maydoniga- mos kelishi kerak; sim diametri juda katta yoki juda kichik bo'lsa, siqish buzilishiga olib keladi; O'rnatish vaqtida o'tkazgichning xanjar yiviga to'liq kiritilganligiga ishonch hosil qiling, braket murvatlarini kerakli momentga torting va pinni o'rnating; Uzoq{1}}masofalarga elektr uzatish uchun yuqori kuchlanish ostida yalang'och o'tkazgichlar bilan foydalanish qat'iyan man etiladi; faqat yuqoridan izolyatsiyalangan tarqatish o'tkazgichlari uchun javob beradi.
